Tổng truy cập : 1952149 THIẾT BỊ THỬ THẤM NƯỚC BÊ TÔNG NHỰA
THÔNG SỐ KĨ THUẬT
THIẾT BỊ THỬ THẤM NƯỚC BÊ TÔNG NHỰA
Model: HDSS-3
Xuất xứ: Trung Quốc
Thể tích xi lanh đong: 600ml
Đường kính đế: 220mm
Trọng lượng tải: 5kg (2 cái)
Model: HDSS-3
Xuất xứ: Trung Quốc
Thể tích xi lanh đong: 600ml
Đường kính đế: 220mm
Trọng lượng tải: 5kg (2 cái)
Giá bán :
Liên hệ
THIẾT BỊ THỬ THẤM NƯỚC BÊ TÔNG NHỰA là dụng cụ chuyên dùng để xác định hệ số thấm nước của mẫu bê tông nhựa và mặt đường bê tông nhựa trong công tác kiểm tra, đánh giá chất lượng mặt đường.
Thiết bị phù hợp sử dụng tại phòng thí nghiệm, công trường thi công và kiểm tra chất lượng mặt đường bê tông nhựa, phục vụ công tác kiểm soát chất lượng vật liệu và kết cấu mặt đường.
Ứng dụng của thiết bị thử thấm nước bê tông nhựa
Thiết bị thử thấm nước bê tông nhựa được sử dụng để xác định khả năng nước thấm qua mẫu bê tông nhựa hoặc trực tiếp trên bề mặt mặt đường bê tông nhựa.
Thiết bị thích hợp cho:
• Xác định hệ số thấm nước của bê tông nhựa.
• Kiểm tra khả năng thấm nước của mặt đường bê tông nhựa.
• Đánh giá độ kín nước và khả năng chống thấm của lớp mặt đường.
• Kiểm tra chất lượng mặt đường sau khi thi công.
• Thực hiện thí nghiệm tại hiện trường hoặc trên mẫu thử.
• Phục vụ công tác kiểm tra, nghiệm thu và đánh giá chất lượng công trình đường bộ.
Đặc điểm thiết bị thử thấm nước bê tông nhựa
Thiết bị có kết cấu tương đối đơn giản, thuận tiện cho việc lắp đặt và thực hiện phép thử tại hiện trường.

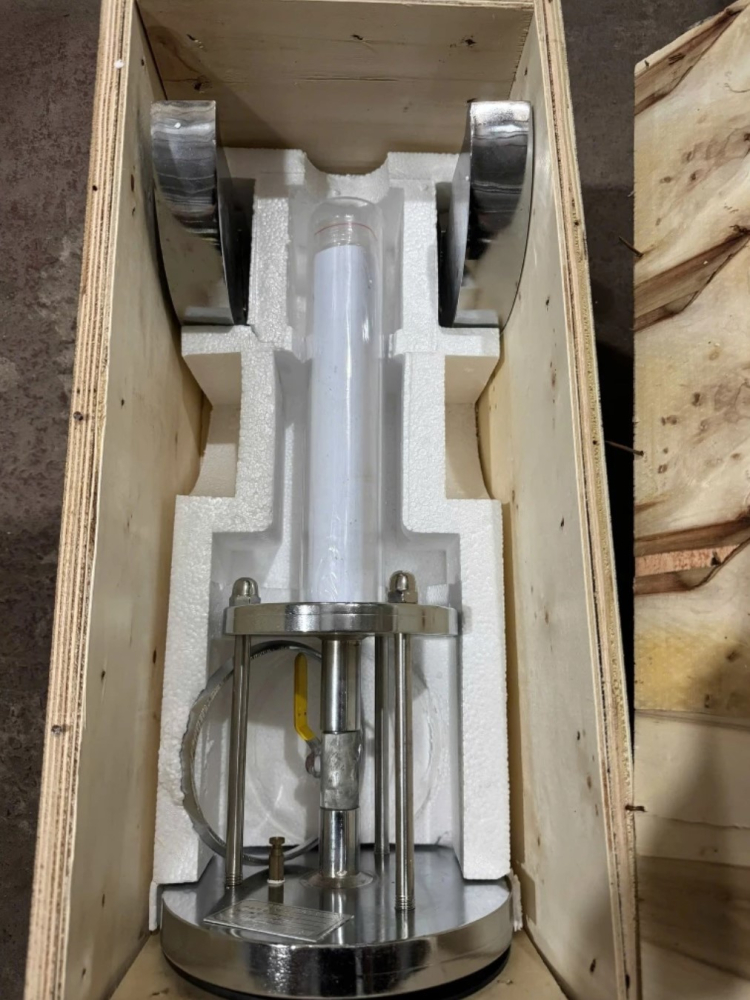

Cấu tạo chính

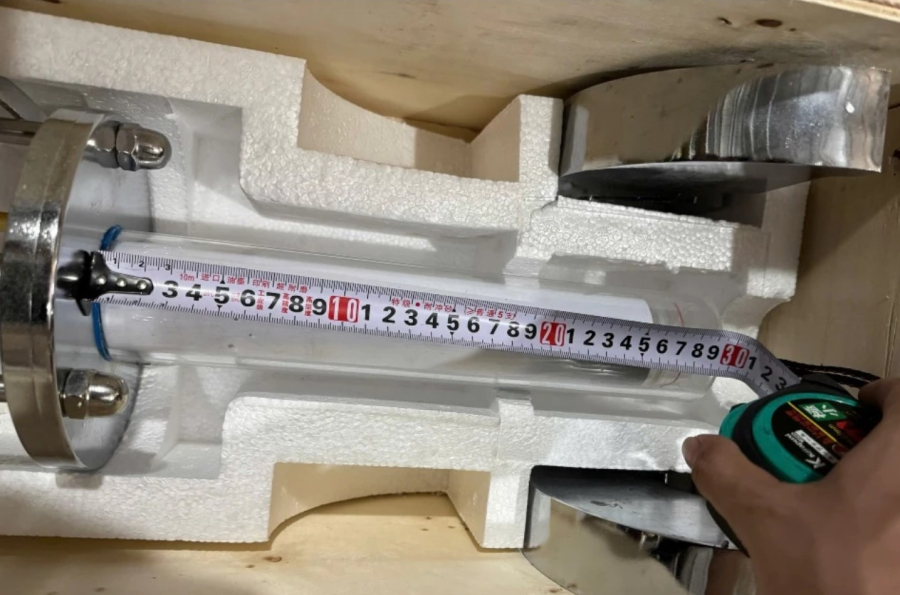

• Phần trên thiết bị được trang bị 2 bình chứa nước bằng thủy tinh hữu cơ trong suốt.
• Dung tích mỗi bình khoảng 600 ml.
• Bình có vạch chia thể tích tại 100 ml và 500 ml.
• Phần đáy bình được nối với đế thông qua ống dẫn nước.
• Có van đóng/mở ở giữa hệ thống.
• Ống đo được kết nối với giá đỡ chắc chắn.
• Lỗ mở phía dưới đế có đường kính trong 150 mm và đường kính ngoài 220 mm.
• Thiết bị đi kèm 2 quả gia tải, mỗi quả có khối lượng khoảng 5 kg.
• Vòng kim loại có đường kính ngoài 160 mm, đường kính trong 145 mm, bề dày 5 mm.
Vòng kim loại có tác dụng hạn chế vật liệu bịt kín bị ép vào khu vực bề mặt thử nghiệm, giúp duy trì diện tích thấm nước tương đối ổn định trong quá trình thực hiện phép thử.
.jpg)
Dụng cụ cần chuẩn bị khi thử nghiệm
Ngoài thiết bị thử thấm nước bê tông nhựa, người sử dụng cần chuẩn bị thêm một số dụng cụ và vật liệu:
• Bình đựng nước.
• Ống thoát nước.
• Đồng hồ bấm giờ.
• Vật liệu bịt kín.
• Bột trét lưu huỳnh hoặc bột trét thủy tinh.
• Nước sạch.
• Mực đỏ.
• Phấn đánh dấu.
• Chổi vệ sinh bề mặt.
Các dụng cụ phụ trợ trên được người sử dụng tự chuẩn bị tùy theo điều kiện thực tế của phép thử.
Quy trình sử dụng thiết bị thử thấm nước bê tông nhựa
Bước 1: Chọn vị trí thử nghiệm
Trên mặt đường của đoạn thử nghiệm, lựa chọn vị trí đo theo phương pháp chọn điểm quy định trong quy trình thử nghiệm hiện trường.
Mỗi phần thử nghiệm tiến hành đo tại 5 điểm.
Trước khi thử, sử dụng chổi vệ sinh sạch bề mặt mặt đường và dùng phấn đánh dấu vị trí cần đo.
Bước 2: Chuẩn bị nước thử
Cho một lượng nhỏ mực đỏ vào bình nước sạch để tạo nước có màu đỏ nhạt.
Mục đích của việc tạo màu là giúp quan sát rõ hơn sự thay đổi mực nước trong quá trình thử nghiệm.
Bước 3: Đánh dấu khu vực thử
Dùng phấn đánh dấu một vòng tròn trên bề mặt mặt đường đã được làm sạch, tương ứng với kích thước của đế thiết bị thử.
Bước 4: Lắp đặt thiết bị
Quét một lớp vật liệu bịt kín mỏng dọc theo đường tròn của đế thiết bị.
Trong quá trình quét cần ấn chặt vật liệu bịt kín để vật liệu lấp đầy các khe hở và tạo liên kết tốt với bề mặt mặt đường.
Sau đó đặt đế thiết bị vào vị trí đã chuẩn bị và ép chặt xuống lớp vật liệu bịt kín.
Tiếp tục đặt các quả gia tải lên thiết bị để tăng khả năng tiếp xúc và hạn chế rò rỉ nước ra bên ngoài.
Bước 5: Đổ nước vào thiết bị
Đóng van, sau đó đổ nước màu đỏ nhạt vào bình đo phía trên thiết bị.
Tổng lượng nước sử dụng cho phép thử khoảng 600 ml.
Bước 6: Tiến hành đo
Mở nhanh van. Khi lượng nước giảm đến 100 ml, bắt đầu bấm đồng hồ bấm giờ.
Tiếp tục theo dõi và ghi nhận lượng nước thấm qua sau mỗi 60 giây, cho đến khi lượng nước giảm đến khoảng 500 ml.
Trong quá trình thử nghiệm cần kiểm tra khu vực tiếp xúc giữa đế thiết bị, vật liệu bịt kín và mặt đường.
Nếu xuất hiện hiện tượng nước rò rỉ từ vị trí giữa đế và vật liệu bịt kín, điều đó cho thấy độ kín giữa thiết bị và mặt đường chưa đảm bảo. Khi đó cần lựa chọn một vị trí khác trên khu vực mặt đường khô để tiến hành lại phép thử.
Đối với mặt đường có tốc độ thấm rất chậm, có thể xác định lượng nước thấm trong khoảng thời gian 3 phút để tính toán.
Nếu mực nước giảm đến một mức nhất định rồi gần như không thay đổi trong suốt quá trình thử, cần ghi nhận trong báo cáo rằng mặt đường có khả năng không thấm nước hoặc thấm nước không đáng kể.
Bước 7: Đo tại các điểm khác
Thực hiện tương tự tại 5 điểm đo trên cùng một mặt cắt thử nghiệm để xác định hệ số thấm nước của mặt đường.
Bước 8: Thử mẫu
Đối với mẫu vật liệu, tiến hành thử trên 3 mẫu có cùng điều kiện và lấy giá trị trung bình theo yêu cầu của phép thử.
Tính toán hệ số thấm nước bê tông nhựa
Hệ số thấm nước của mặt đường bê tông nhựa hoặc mẫu thử được xác định dựa trên lượng nước thấm qua trong khoảng thời gian đo.
Công thức tính:
Cw = (V2 - V1) × 60 / (t2 - t1)
Trong đó:
• Cw: Hệ số thấm nước của mặt đường hoặc mẫu thử, đơn vị ml/phút.
• V1: Thể tích nước tại lần đọc thứ nhất, thông thường là 100 ml.
• V2: Thể tích nước tại lần đọc thứ hai, thông thường là 500 ml.
• t1: Thời gian tại lần đọc thứ nhất, đơn vị giây.
• t2: Thời gian tại lần đọc thứ hai, đơn vị giây.
• 60: Hệ số quy đổi từ giây sang phút.
Trường hợp thời gian thấm nước quá dài, có thể sử dụng lượng nước thấm qua trong 3 phút để tính toán hệ số thấm nước.
Báo cáo kết quả thử nghiệm
Sau khi hoàn thành phép thử, kết quả cần được tổng hợp theo từng vị trí đo.
Báo cáo có thể bao gồm:
• Hệ số thấm nước tại từng điểm đo.
• Kết quả của 5 điểm đo trên từng mặt cắt thử nghiệm.
• Giá trị trung bình.
• Độ lệch chuẩn.
• Hệ số biến thiên.
• Kết quả của 3 mẫu thử đối với phép thử trên mẫu.
• Ghi chú tình trạng mặt đường nếu nước gần như không thấm hoặc không thấm nước.
Việc ghi chép đầy đủ giúp thuận tiện cho công tác kiểm tra chất lượng, đánh giá độ thấm nước và nghiệm thu mặt đường bê tông nhựa.
Ưu điểm của thiết bị thử thấm nước bê tông nhựa
✅ Thiết kế đơn giản, dễ sử dụng.
✅ Có thể sử dụng để thử nghiệm mẫu bê tông nhựa và mặt đường bê tông nhựa.
✅ Bình chứa nước trong suốt, dễ quan sát mực nước.
✅ Có vạch chia thể tích 100 ml và 500 ml giúp thuận tiện khi đọc kết quả.
✅ Có hệ thống van đóng/mở nước nhanh chóng.
✅ Trang bị quả gia tải giúp tăng độ ổn định khi thực hiện phép thử.
✅ Kích thước đế phù hợp cho việc kiểm tra tại hiện trường.
✅ Dễ kết hợp với các dụng cụ phụ trợ như đồng hồ bấm giờ, nước màu và vật liệu bịt kín.
✅ Phù hợp cho công tác kiểm tra, đánh giá chất lượng mặt đường bê tông nhựa.
