THIẾT BỊ HÓA MỀM NHỰA TỰ ĐỘNG

SẢN PHẨM MỚI

MŨI KHOAN RÚT LÕI LẤY MẪU BÊ TÔNG HÀN QUỐC

KHUÔN ĐÚC MẪU BÊ TÔNG 150X150X150MM BẰNG GANG

MÁY ĐO ĐỘ NHỚT TUYỆT ĐỐI CỦA NHỰA ĐƯỜNG

MÁY NÉN ĐẤT CBR-2

SÚNG BẮN BÊ TÔNG C380-MATEST (SÚNG BẬT NẢY KIỂM TRA CƯỜNG ĐỘ BÊ TÔNG)

TOP 3 LOẠI MÁY NÉN BÊ TÔNG MỚI NHẤT HIỆN NAY

VIDEO CLIP

THỐNG KÊ TRUY CẬP

Đang online : 29

Truy cập hôm qua : 301

Tổng truy cập : 1481418

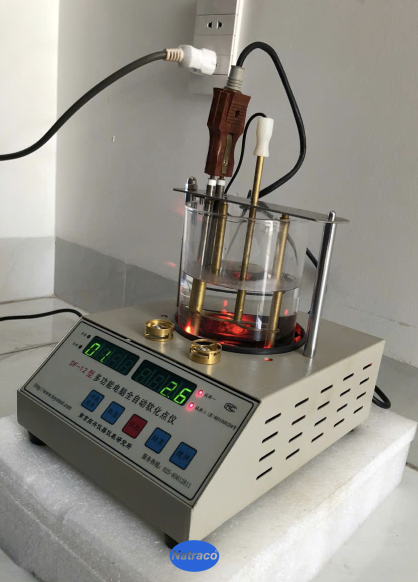

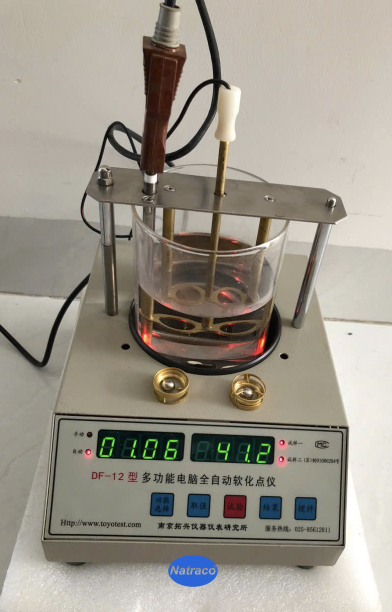

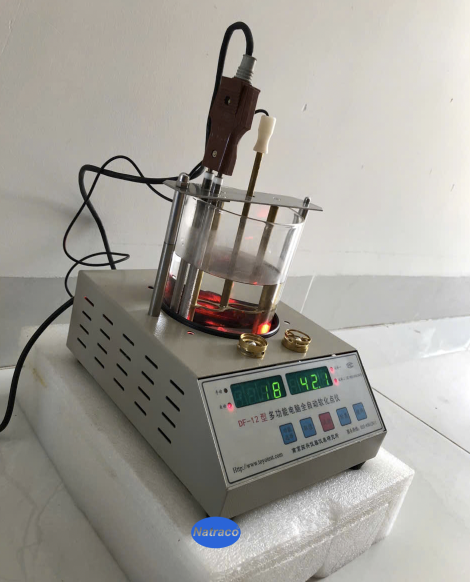

THIẾT BỊ HÓA MỀM NHỰA TỰ ĐỘNG

THÔNG SỐ KĨ THUẬT

THIẾT BỊ HÓA MỀM NHỰA TỰ ĐỘNG
Model: DF - 12 (DF-5/DF-10)
Xuất xứ: Trung Quốc
Nhiệt độ: 5 - 1250C
Tốc độ gia nhiệt: 50C/ phút
Dung tích bình chứa: 1000ml
Trọng lượng bi: 3.50±0.05g
Đường kính viên bi: 9.53mm
Công suất 700W
Điện áp: 220V/50Hz

Giá bán : Liên hệ

MÔ TẢ CHI TIẾT
ĐẶC ĐIỂM THÔNG SỐ

THIẾT BỊ HÓA MỀM NHỰA TỰ ĐỘNG là thiết bị dùng để thí nghiệm xác định độ hóa mềm nhựa đường, gia nhiệt hoàn toàn tự động bằng điện, cài đặt nhiệt độ, thời gian và số lần thí nghiệm thông qua bảng điều khiển điện tử.

Hai mẫu bitum nằm ngang, được chuẩn bị bằng cách đổ đầy bitum vào hai vòng bằng đồng có giá treo và được gia nhiệt với tốc độ kiểm soát trong bình chứa chất lỏng trong đó mỗi vòng đỡ một viên bi thép. Điểm hóa mềm được báo cáo là giá trị trung bình của nhiệt độ mà tại đó hai mẫu bitum đủ mềm để viên bi bọc kín bitum rơi xuống một khoảng bằng 25 mm (1,0 in.).
Bitum là vật liệu nhớt, dẻo không có điểm chảy xác định rõ ràng, khi tăng nhiệt độ, bitum trở nên mềm dẻo, giảm nhớt. Chính vì lý do này mà phải xác định điểm hóa mềm theo phương pháp xác định chặt chẽ và tùy chọn để các kết quả là tái lập.
Điểm hóa mềm được sử dụng trong việc phân loại bitum, đây là một trong các yếu tố để thiết lập tính đồng nhất trong nguồn cung cấp cũng như vận chuyển và cũng để cảnh bảo khả năng chảy của vật liệu khi nhiệt độ tăng.
Cách tiến hành:
- Chọn chất lỏng và nhiệt kế thích hợp với điểm hóa mềm dự kiến, theo quy định dưới đây:
Đối với mẫu có điểm hóa mềm trong khoảng 300C đến 800C (860F đến 1760F) dùng nước cất đun sôi để nguội và nhiệt kế loại 15C và 15F. Nhiệt độ trong lúc bắt đầu thí ngiệm là 50C ± 10C (410F ± 20F).
- Đối với mẫu có điểm hóa mềm trong khoảng 800C đến 1570C (1760F đến 3150F) dùng USP glyxerin và nhiệt kế loại 16C và 16F. Nhiệt độ trong bình lúc bắt đầu thí ngiệm là 300C ± 10C (860F ± 20F).
Đối với mẫu có điểm hóa mềm trong khoảng 300C đến 1100C (860F đến 2300F) dùng etylen glycol và nhiệt kế loại 16C và 16F. Nhiệt độ trong bình lúc bắt đầu thí ngiệm là 50C ± 10C (410F ± 20F).
- Đối với mục đích trọng tài, mẫu có điểm hóa mềm đến 800C (1760F), tiến hành thử trong bình nước và mẫu có điểm hóa mềm trên 800C (1760F), tiến hành thử trong bình chứa glyxerin.
- Lắp các vòng chứa mẫu, vòng dẫn hướng và nhiệt kế vào đúng vị trí. Đặt thiết bị trong phòng thí nghiệm có tủ hút, nếu dùng glycol etylen phải đảm bảo tủ hút hoạt động tốt để thoát hết hơi độc. Rót nước vào bình sao cho độ sâu đến 105 mm ± 3 mm (4 in ± in)và đặt thiết bị vào vị trí. Dùng panh kẹp đặt hai viên bi sắt vào đáy bình như vậy chúng sẽ có cùng một nhiệt độ với các dụng cụ khác.
- Nếu cần có thể đặt bình vào tròn nước đá hoặc phải tạo và duy trì nhiệt độ bình cùng thiết bị trong vòng 15 phút. Chú ý không làm bẩn chất lỏng trong bình chứa.
- Dùng panh kẹp lấy bi đặt lên vòng dẫn hướng.
- Gia nhiệt từ phía đáy bình, sao cho số đọc trên nhiệt kế chỉ nhiệt độ tăng đều với tốc độ khoảng 50C (90F)/phút. Nếu cần có thể dùng các tấm chắn để tránh gió lùa. Không tính trung bình tốc độ tăng nhiệt độ cho cả quá trình thử. Sau 3 phút đầu, tại bất kỳ phút nào sai số cho phép lớn nhất bằng ± 0,50C (±1,00F). Nếu tốc độ tăng nhiệt không nằm trong giới hạn trên, phải loại bỏ phép thử.
Việc tuân thủ chặt chẽ các quy định về tốc độ gia nhiệt rất có ý nghĩa dối với độ tái lập của các kết quả.
Ghi lại số đọc trên nhiệt kế cho từng vòng và bi tại thời điểm viên bi được bọc kín bitum và chạm tấm đáy. Không hiệu chỉnh phần thân nổi phía trên của nhiệt kế. Nếu độ lệch giữa hai nhiệt độ lớn hơn 10C (20F) thì làm lại phép thử.
Thiết bị hóa mềm nhựa tự động được nhập khẩu từ Trung Quốc, có độ chính xác cao, an toàn, tiện lợi khi sử dụng. Sản phẩm đang rất phổ biến trong các trung tâm nghiên cứu, các phòng thí nghiệm xây dựng và trong ngành sản xuất nhựa đường.
