THIẾT BỊ ĐO ĐỘ NHÁM MẶT ĐƯỜNG
Phù hợp tiêu chuẩn 22TCN 228-01. Quy trình kỹ thuật này quy định phương pháp đo gián tiếp xác định độ nhám của mặt đường bằng cách dùng cát để đo chiều sâu trung bình cấu trúc vĩ mô bề mặt áo đường.
Thiết bị đo độ nhám mặt đường bằng phương pháp rắc cát được dùng để nghiệm thu mặt đường mới hoặc để đánh giá chất lượng của mặt đường hiện đang khai thác có lớp phủ mặt là bê tông nhựa hoặc bê tông xi măng.

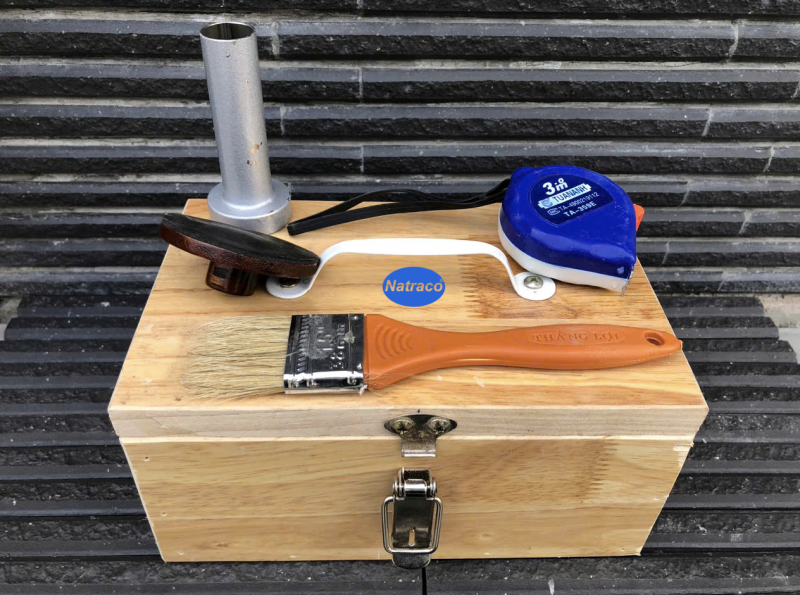

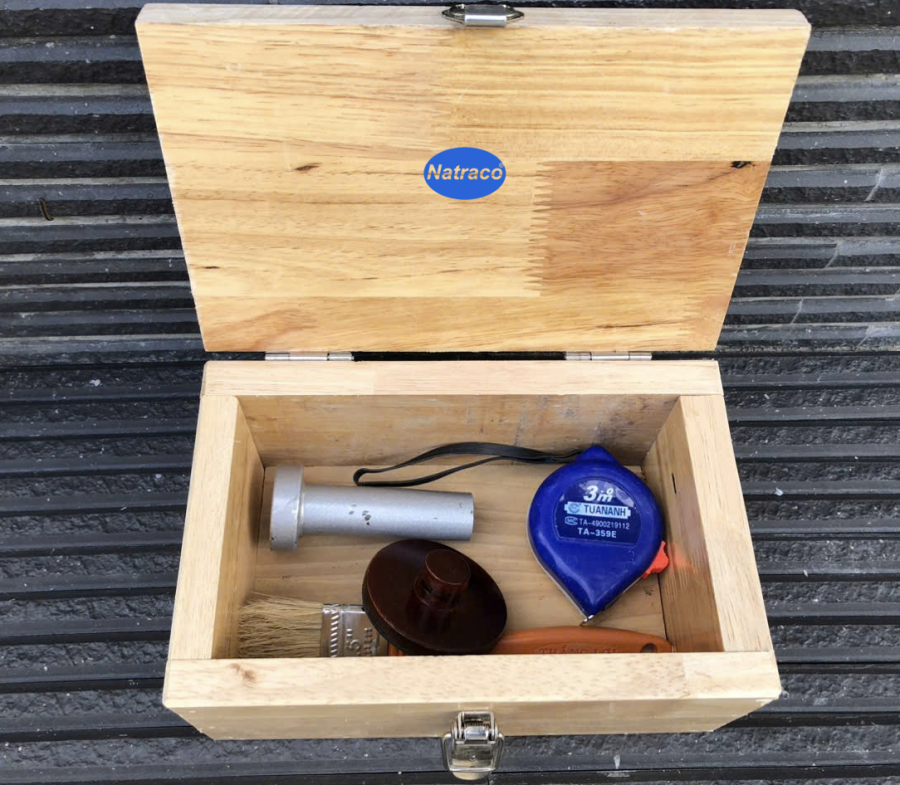

Giới thiệu cơ bản về thiết bị và vật liệu sử dụng.
Vật liệu cát tiêu chuẩn dùng để thử nghiệm cần phải khô, sạch, tròn cạnh và có đường kính cỡ hạt thoả mãn yêu cầu về cấp phối lọt qua sàng theo tiêu chuẩn ASTM mắt lưới vuông cỡ N o 50 và giữ lại trên sàng cỡ N o 100, được đựng trong hộp kín .
- Ống đong cát dùng để xác định thể tích của các vệt cát, bằng kim loại hoặc nhựa PC có thể tích bên trong là 25 cm3, một đầu ống được bịt kín .
- Bàn xoa cát hình tròn, bằng gỗ, đường kính 6.0 – 7.5 cm , dày khoảng 2.0 cm . Mặt đáy của bàn xoa được phủ một lớp cao su mỏng, mặt trên có núm để cầm .
- Một bàn chải lông mềm để quét sạch mặt đường trước khi rải cát .
- Một thước dài khắc vạch tới 500 mm để đo đường kính mảng cát thí nghiệm.
- Một chiếc cân trong phòng thí nghiệm có độ nhậy 0.1 gam để kiểm tra thêm, đảm bảo lượng cát dùng cho các lần đo độ nhám của mặt đường bằng nhau cả về khối lượng và thể tích.
Hướng dẫn sử dụng Thiết bị đo độ nhám mặt đường.
- Vị trí thử nghiệm : Chọn các vị trí thử nghiệm tại các vệt xe chạy trên các làn xe. Khoảng cách tối thiểu từ điểm đo đến mép mặt đường là 50 cm. Khoảng cách tối thiểu giữa hai điểm đo kề nhau trên cùng một mặt cắt ngang là 100 cm. Tại các vị trí đo nhám, mặt đường cần phải khô, bề mặt đồng đều, không chứa những đặc điểm cá biệt như vết nứt, các mối nối. Quét sạch mặt đường bằng bàn chải sắt cứng, dùng bàn chải lông mềm dọn đi các mảnh vụn, cặn bã sót lại hoặc các hạt cốt liệu dính kết rời rạc khỏi mặt đường. Nếu trời có gió, phải đặt các tấm chắn gió xung quanh diện tích thử nghiệm để cát khỏi bay. Không được thí nghiệm khi mặt đường ẩm ướt .
- Đong cát: Đổ đầy cát nói trên vào ống đong có thể tích đã biết rồi gõ nhẹ đáy của ống đong nhiều lần trên một mặt cứng. Cho thêm cát vào ống đong cho đầy tới miệng rồi dùng thước rà gạt phẳng.
- Thực hiện phép đo : Đổ thể tích cát đã đong lên mặt đường đã làm sạch trong phạm vi cát được màn hay tấm chắn gió che chở. Dùng bàn xoa có bịt cao su, san cát từ trong ra ngoài theo hình xoắn ốc để tạo thành một mảng cát tròn liên tục, lấp đầy các lỗ hổng trên mặt đường cho ngang bằng với các đỉnh của các hạt cốt liệu. Đo và ghi đường kính của hình tròn mảng cát tại ít nhất bốn vị trí cách đều nhau trên mỗi đường bao chu vi của hình tròn cát. Tính đường kính trung bình của mảng cát thí nghiệm, lấy tròn đến từng mm để làm trị số tính toán.
