Tổng truy cập : 1902527 MÁY SIÊU ÂM CỌC KHOAN NHỒI RSM-SY6(C)
THÔNG SỐ KĨ THUẬT
MÁY SIÊU ÂM CỌC KHOAN NHỒI
- Model: RSM-SY6(C)
- Model: RSM-SY6(C)
- Hãng sản xuất: Sinorock
- Xuất xứ: Trung Quốc

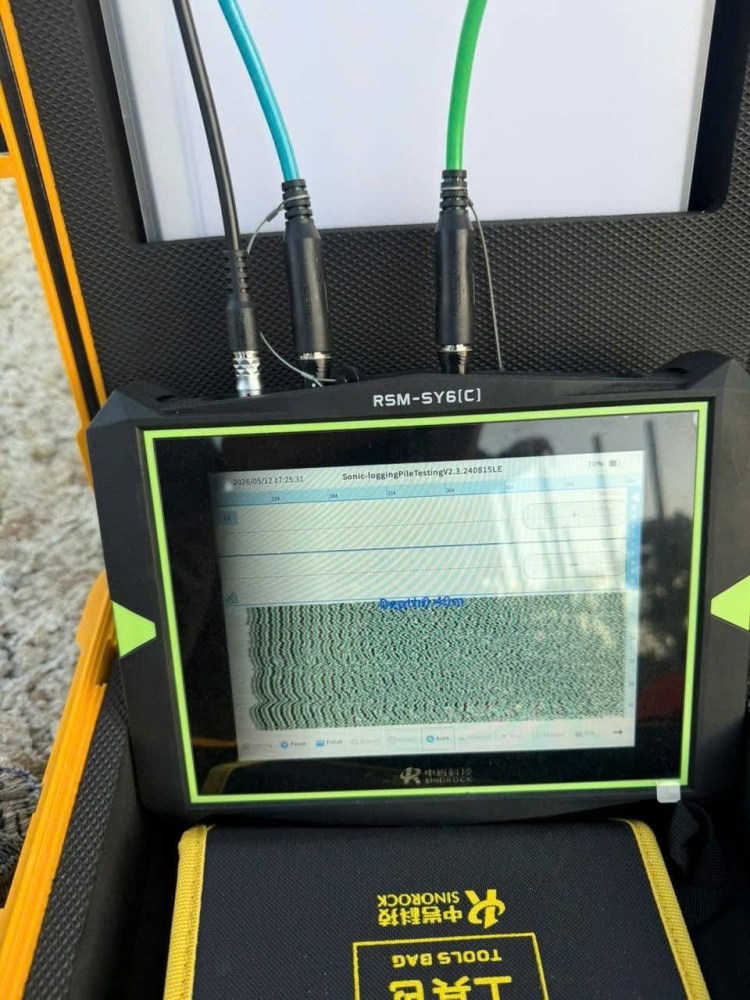

Màn hình: LCD màu 8.4 inch
Điều khiển: Màn hình cảm ứng điện dung
Bộ nhớ: 16 GB
Kết nối dữ liệu: USB
Đo chiều sâu: Tự động
Bộ xử lý: CPU công suất thấp 600 MHz
RAM: 256 MB
Số kênh: 1 kênh phát, 2 kênh thu
Số cấu hình kiểm tra: 2 dạng
Tốc độ quét: >20 chu kỳ/giây
Khoảng thời gian lấy mẫu: 0.1 – 200 µs
Độ dài bản ghi: 0.5 – 4K
Điện áp phát: 500V hoặc 1000V (điều chỉnh)
Dải động: >100 dB
Độ chính xác biên độ: 0.5 dB
Băng thông tần số: 1 – 500 kHz
Độ chính xác thời gian truyền âm: <0.5%
Cấp bảo vệ: IP65
Pin: Lithium 12000 mAh, tháo rời
Thời gian hoạt động: Trên 8 giờ
Nhiệt độ làm việc: -20°C đến +55°C
Kích thước: 265 × 200 × 56 mm
Trọng lượng: Khoảng 2 kg (bao gồm pin)

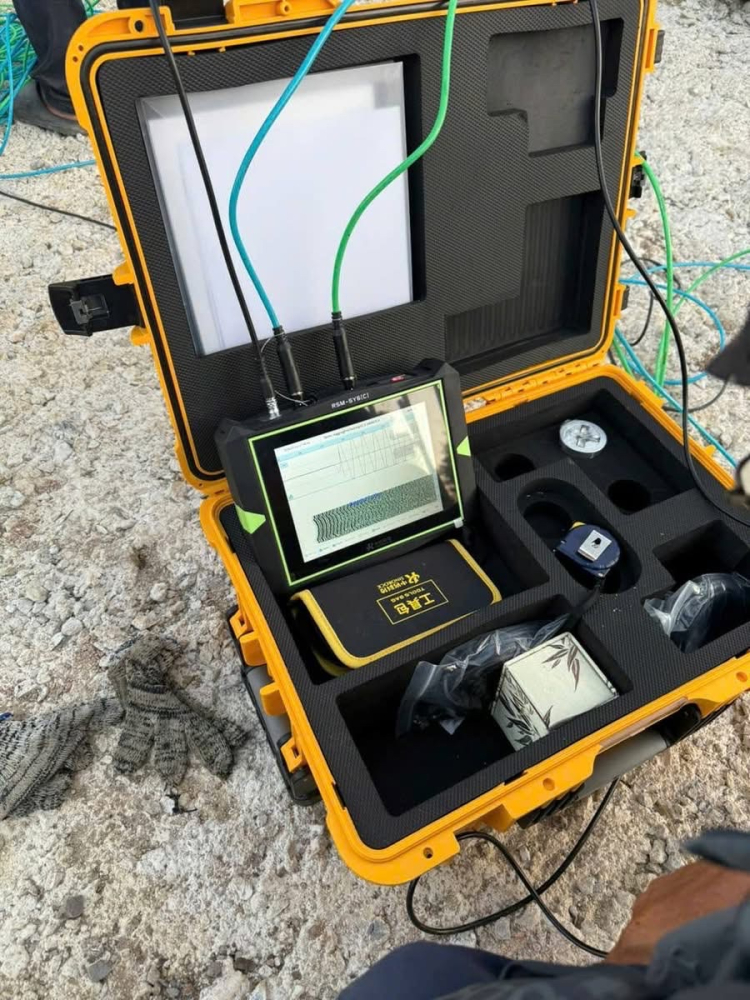

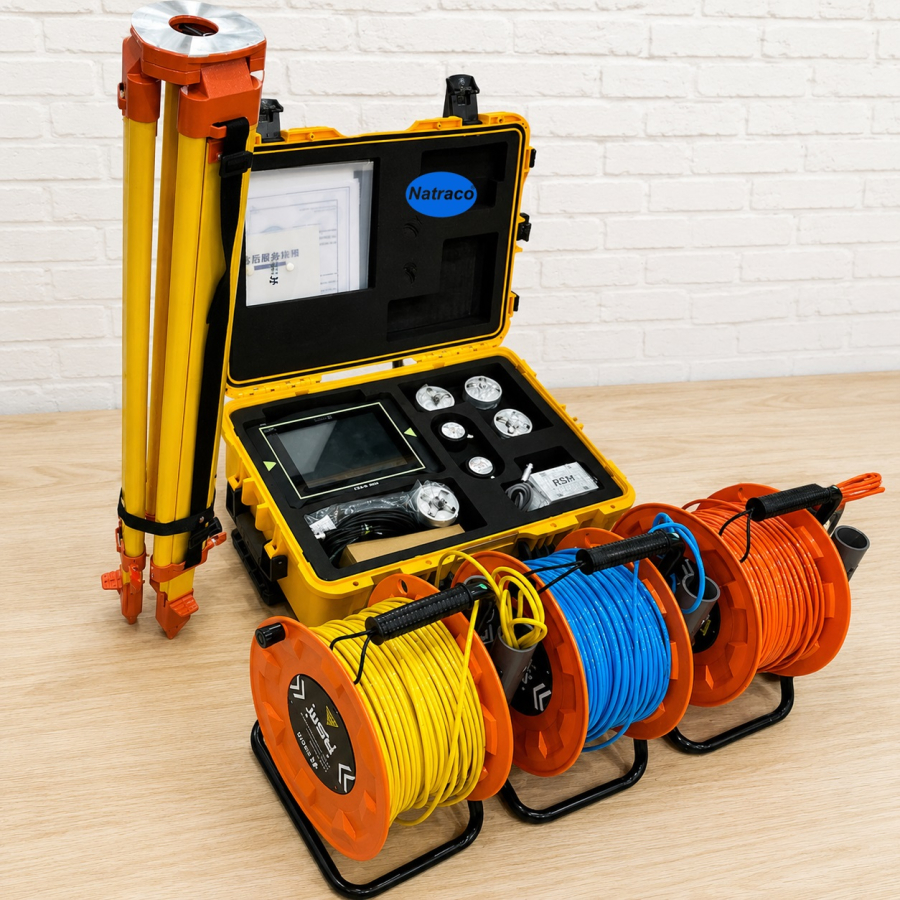

- Bộ thiết bị bao gồm:
01 Máy chính RSM-SY6(C).
04 Tời cuộn cáp dài 50 m kèm ròng rọc.
01 Bộ đếm đo độ sâu.
02 Cáp đo độ sâu dài 10 m.
01 Giá đỡ ba chân.
02 Bộ nguồn sạc 8.4V - 5A.
02 Đầu dò siêu âm phẳng 50 kHz.
01 Vali đựng máy.
01 Bộ dụng cụ gồm đĩa U, thước dây, cờ lê.
Lưu ý: Thiết bị cung cấp không bao gồm máy tính.
Giá bán :
Liên hệ
MÁY SIÊU ÂM CỌC KHOAN NHỒI RSM-SY6(C) là thiết bị chuyên dụng dùng để kiểm tra độ nguyên vẹn của cọc khoan nhồi bằng phương pháp siêu âm truyền qua ống (Crosshole Sonic Logging - CSL). Thiết bị siêu âm cọc khoan nhồi RSM-SY6(C) được sản xuất bởi hãng Sinorock – Trung Quốc, đáp ứng tiêu chuẩn ASTM D6760-16 và hoàn toàn phù hợp với TCVN 9396:2012 trong kiểm tra chất lượng cọc khoan nhồi.
Ngoài chức năng chính là kiểm tra tính toàn vẹn của cọc khoan nhồi, Máy RSM-SY6(C) còn có khả năng thực hiện nhiều phép thử khác như xác định cường độ bê tông bằng phương pháp kết hợp siêu âm – súng bật nảy, đo độ sâu vết nứt bê tông, khảo sát địa chất, xác định vận tốc truyền sóng trong khối đá và đánh giá chất lượng tường vây.
Đây là dòng máy có thiết kế nhỏ gọn, trọng lượng nhẹ, giao diện cảm ứng hiện đại, thao tác đơn giản, phù hợp cho các đơn vị kiểm định xây dựng, phòng LAS-XD, viện nghiên cứu, trường đại học và các nhà thầu thi công móng cọc.

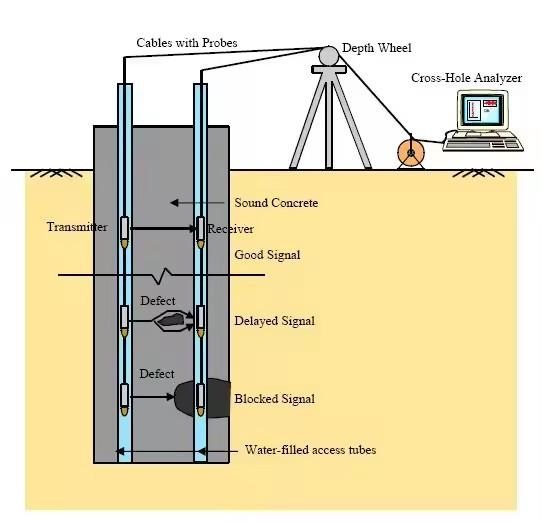

Máy siêu âm cọc khoan nhồi hoạt động như thế nào?
Phương pháp siêu âm cọc khoan nhồi (CSL) là phương pháp kiểm tra không phá hủy (Non-Destructive Testing - NDT) được áp dụng phổ biến nhất hiện nay để đánh giá chất lượng bê tông bên trong thân cọc.

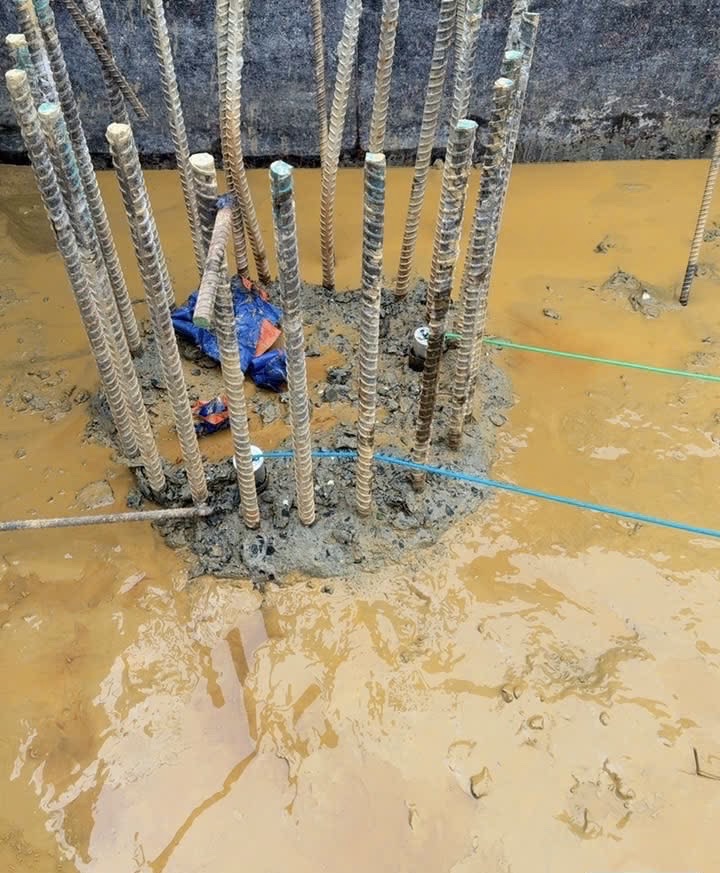

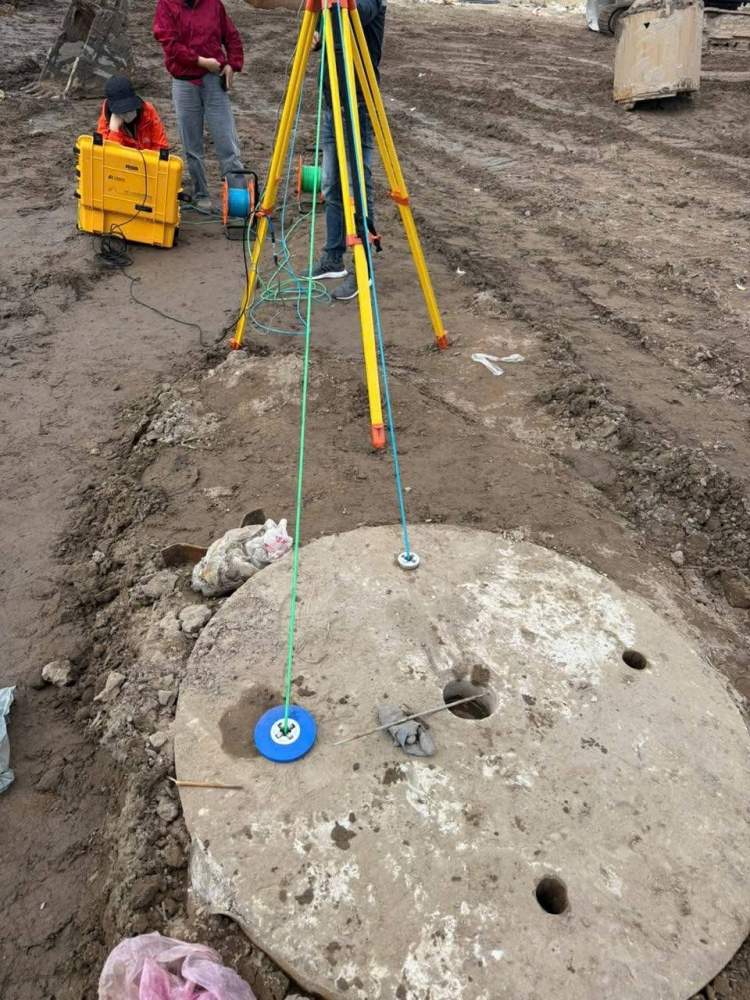

Trong quá trình thi công cọc khoan nhồi, các ống siêu âm được lắp cố định vào lồng thép trước khi đổ bê tông. Sau khi bê tông đạt tuổi theo yêu cầu, kỹ thuật viên tiến hành:
1. Đổ đầy nước vào các ống siêu âm.
2. Thả đầu phát và đầu thu xuống hai ống khác nhau.
3. Đầu phát phát ra sóng siêu âm xuyên qua bê tông.
4. Đầu thu ghi nhận tín hiệu truyền đến.
5. Máy phân tích thời gian truyền, biên độ, năng lượng và vận tốc truyền sóng.
Nếu bê tông đặc chắc và đồng nhất, sóng truyền nhanh với biên độ lớn. Ngược lại, khi xuất hiện các khuyết tật như rỗng, tổ ong, phân tầng hoặc bê tông kém chất lượng thì tín hiệu sẽ suy giảm rõ rệt và thời gian truyền tăng lên.
Nếu bê tông đặc chắc và đồng nhất, sóng truyền nhanh với biên độ lớn. Ngược lại, khi xuất hiện các khuyết tật như rỗng, tổ ong, phân tầng hoặc bê tông kém chất lượng thì tín hiệu sẽ suy giảm rõ rệt và thời gian truyền tăng lên.
Nhờ đó kỹ sư có thể đánh giá chính xác chất lượng của toàn bộ thân cọc mà không cần phá hủy kết cấu.
Ưu điểm nổi bật của máy siêu âm cọc khoan nhồi RSM-SY6(C)
✅ Thiết kế nhỏ gọn, dễ mang theo
Máy chỉ nặng khoảng 2 kg, kích thước nhỏ gọn giúp dễ dàng vận chuyển giữa các công trình.
✅ Màn hình cảm ứng công nghiệp
Trang bị màn hình LCD cảm ứng điện dung 8.4 inch giúp thao tác nhanh, hiển thị trực quan ngay cả khi làm việc ngoài trời.
✅ Chuẩn chống nước IP65
Thiết bị đạt tiêu chuẩn IP65, hoạt động ổn định trong môi trường công trường nhiều bụi bẩn và độ ẩm cao.
✅ Pin dung lượng lớn
Pin Lithium 12000mAh có thể tháo rời, cho thời gian làm việc liên tục trên 8 giờ.

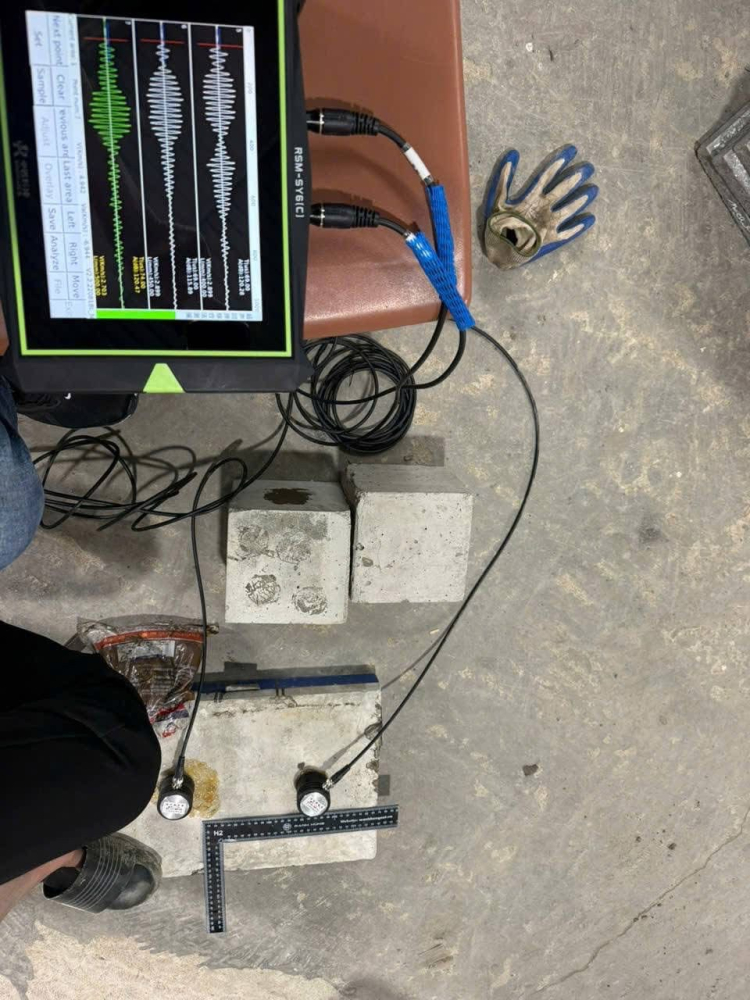

✅ Phân tích dữ liệu ngay tại hiện trường
Máy hiển thị trực tiếp:
- Thời gian truyền sóng
- Biên độ tín hiệu
- Năng lượng sóng
- Đường cong vận tốc
- Đồ thị theo chiều sâu
Kỹ sư có thể đánh giá sơ bộ chất lượng cọc ngay sau khi đo.
✅ Độ chính xác cao
Máy sử dụng thuật toán nhận dạng First Arrival Time (FAT) giúp xác định thời gian truyền đầu tiên chính xác hơn, hạn chế sai số khi xử lý dữ liệu.
Ứng dụng của máy siêu âm cọc khoan nhồi RSM-SY6(C)
Thiết bị siêu âm cọc khoan nhồi được ứng dụng trong nhiều lĩnh vực:
- Kiểm tra tính toàn vẹn cọc khoan nhồi bằng phương pháp truyền sóng siêu âm.
- Đánh giá chất lượng bê tông trong cọc.
• Phát hiện lỗ rỗng, tổ ong, phân tầng bê tông.
• Xác định độ sâu vết nứt bê tông.
• Kiểm tra cường độ bê tông bằng phương pháp kết hợp siêu âm và súng bật nảy.
• Đo vận tốc truyền sóng trong khối đá.
• Khảo sát địa chất công trình.
• Phát hiện vùng đá phong hóa hoặc đới nới lỏng trong đường hầm.
• Kiểm tra tường vây bê tông.
• Xác định các thông số đàn hồi của vật liệu phi kim.
Những khuyết tật mà máy siêu âm cọc khoan nhồi RSM-SY6(C) có thể phát hiện
Thông qua phân tích tín hiệu siêu âm, máy có thể phát hiện:
- Lỗ rỗng trong thân cọc
- Bê tông tổ ong
- Bê tông phân tầng
- Bê tông bị rửa trôi xi măng
- Bê tông không đồng nhất
- Co thắt tiết diện cọc
- Khuyết tật do thi công
- Bê tông lẫn bùn đất
- Nứt trong thân cọc
Việc phát hiện sớm các khuyết tật giúp chủ đầu tư có phương án xử lý trước khi công trình đưa vào sử dụng.
Phần mềm phân tích chuyên nghiệp
Máy đi kèm phần mềm RSM với nhiều chức năng hiện đại:
✔️ Phân tích dữ liệu theo phương pháp truyền dẫn.
✔️ Xác định thời gian truyền đầu tiên (First Arrival Time - FAT).
✔️ Hiển thị đồng thời 6 cấu hình dữ liệu.
✔️ Lập biểu đồ lịch sử tín hiệu.
✔️ Đánh giá chất lượng theo:
- Vận tốc truyền sóng
- Biên độ
- Năng lượng
✔️ Xuất báo cáo phục vụ nghiệm thu.
Tiêu chuẩn áp dụng
Máy đáp ứng các tiêu chuẩn:
• ASTM D6760-16 – Standard Test Method for Integrity Testing of Concrete Deep Foundations by Ultrasonic Crosshole Testing.
• TCVN 9396:2012 – Cọc khoan nhồi – Xác định tính đồng nhất của bê tông bằng phương pháp xung siêu âm.
• TCVN 9357:2012 – Bê tông nặng – Đánh giá chất lượng bằng vận tốc xung siêu âm.
Vì sao nên lựa chọn Máy siêu âm cọc khoan nhồi RSM-SY6(C) Hãng Sinorock?
So với nhiều thiết bị cùng phân khúc, Máy siêu âm cọc khoan nhồi RSM-SY6(C) nổi bật nhờ sự cân bằng giữa hiệu năng, độ chính xác và chi phí đầu tư. Máy đáp ứng đầy đủ yêu cầu kiểm định theo các tiêu chuẩn quốc tế và Việt Nam, đồng thời có khả năng mở rộng sang nhiều ứng dụng khác trong lĩnh vực kiểm tra bê tông và khảo sát địa chất.
Với thiết kế bền bỉ, khả năng làm việc ngoài hiện trường, phần mềm xử lý mạnh mẽ và giao diện thân thiện, Máy siêu âm cọc khoan nhồi RSM-SY6(C) là lựa chọn phù hợp cho các đơn vị kiểm định chất lượng công trình, phòng thí nghiệm LAS-XD, viện nghiên cứu, trường đại học và các doanh nghiệp thi công nền móng.
NATRACO – Đơn vị cung cấp máy siêu âm cọc khoan nhồi Sinorock RSM-SY6(C) chính hãng
👉 Việc lựa chọn một máy siêu âm cọc khoan nhồi chất lượng không chỉ phụ thuộc vào thông số kỹ thuật hay tính năng của thiết bị mà còn phụ thuộc rất lớn vào đơn vị cung cấp. Một nhà cung cấp uy tín sẽ giúp khách hàng yên tâm từ khâu tư vấn lựa chọn thiết bị, hướng dẫn sử dụng đến dịch vụ bảo hành và hỗ trợ kỹ thuật trong suốt quá trình vận hành.
👉 Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị thí nghiệm vật liệu xây dựng, thiết bị kiểm định công trình và thiết bị khảo sát địa chất, Công ty TNHH Thiết bị NATRACO luôn hướng đến việc mang đến cho khách hàng những sản phẩm chính hãng, chất lượng cao cùng dịch vụ chuyên nghiệp. Chúng tôi không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong việc lựa chọn giải pháp phù hợp với từng yêu cầu kiểm định thực tế.
👉 Máy siêu âm cọc khoan nhồi Sinorock RSM-SY6(C) là một trong những thiết bị được nhiều đơn vị kiểm định, phòng thí nghiệm LAS-XD, nhà thầu xây dựng và tư vấn giám sát tin tưởng lựa chọn nhờ khả năng kiểm tra chính xác, vận hành ổn định và đáp ứng đầy đủ các tiêu chuẩn kiểm định hiện hành như ASTM D6760-16 và TCVN 9396:2012. Thiết bị có thiết kế nhỏ gọn, giao diện thân thiện, phần mềm phân tích mạnh mẽ và khả năng làm việc hiệu quả ngay tại công trường, góp phần nâng cao chất lượng kiểm định và tiết kiệm thời gian thi công.
Khi mua máy siêu âm cọc khoan nhồi tại NATRACO, khách hàng yên tâm nhận được:
✅ Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
✅ Tư vấn lựa chọn cấu hình thiết bị phù hợp với nhu cầu sử dụng.
✅ Hướng dẫn vận hành và chuyển giao kỹ thuật chi tiết.
✅ Hỗ trợ cài đặt phần mềm và giải đáp kỹ thuật trong quá trình sử dụng.
✅ Chính sách bảo hành theo tiêu chuẩn của nhà sản xuất cùng dịch vụ hậu mãi nhanh chóng và tận tâm.
✅ Báo giá cạnh tranh, tối ưu chi phí đầu tư cho doanh nghiệp.
Với phương châm "Chất lượng tạo nên uy tín – Dịch vụ đồng hành cùng khách hàng", NATRACO không ngừng nâng cao chất lượng sản phẩm và dịch vụ nhằm mang đến những giải pháp kiểm định đáng tin cậy cho các công trình xây dựng trên toàn quốc.
Nếu Quý khách đang tìm kiếm một máy siêu âm cọc khoan nhồi Sinorock RSM-SY6(C) chính hãng với hiệu suất cao, độ chính xác vượt trội cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, NATRACO sẽ là đối tác đáng tin cậy để đồng hành trong mọi dự án. Chúng tôi có sẵn máy quý khách có thể đến xem và test máy trực tiếp trước khi mua. Hãy liên hệ với chúng tôi để được tư vấn chi tiết, nhận báo giá mới nhất và lựa chọn giải pháp phù hợp nhất với nhu cầu của đơn vị bạn.
