Tổng truy cập : 1761211 GÔNG TỪ KIỂM TRA KHUYẾT TẬT KIM LOẠI
THÔNG SỐ KĨ THUẬT
GÔNG TỪ KIỂM TRA KHUYẾT TẬT KIM LOẠI
Model: CJE-12/220
Là thiết bị kiểm tra khuyết tật kim loại bằng phương pháp điện từ
Nguồn điện: 220V/50Hz – 12V
Nguồn sạc: 220V/50Hz
Sử dụng pin: MF12—7.2H
Dòng điện: 1.4A; 1.7A
Thời gian sạc: 8-15h
Thời gian sử dụng: > 6h
Khả năng nâng vật: 5.5Kg
Trọng lượng: 3.2 Kg
Cung cấp bao gồm:
– Máy chính, dây nguồn, dây sạc, Pin sạc, HDSD, hộp đựng; 1 chai tẩy rửa, 1 chai xịt từ.
Model: CJE-12/220
Là thiết bị kiểm tra khuyết tật kim loại bằng phương pháp điện từ
Nguồn điện: 220V/50Hz – 12V
Nguồn sạc: 220V/50Hz
Sử dụng pin: MF12—7.2H
Dòng điện: 1.4A; 1.7A
Thời gian sạc: 8-15h
Thời gian sử dụng: > 6h
Khả năng nâng vật: 5.5Kg
Trọng lượng: 3.2 Kg
Cung cấp bao gồm:
– Máy chính, dây nguồn, dây sạc, Pin sạc, HDSD, hộp đựng; 1 chai tẩy rửa, 1 chai xịt từ.
Giá bán :
Liên hệ
GÔNG TỪ KIỂM TRA KHUYẾT TẬT KIM LOẠI
Để kiểm tra chất lượng mối hàn có nhiều phương pháp được áp dụng như: phóng xạ hay sóng siêu âm, tuy nhiên chi phí thực hiện đắt đỏ cộng với yêu cầu kỹ sư có tay nghề cao, nên phương pháp này không được nhiều người lựa chọn. Kiểm tra mối hàn bằng từ tính (bột từ, hạt từ) cũng mang lại hiệu quả cao, chi phí thực hiện lại thấp và cách thức thực hiện đơn giản nên phương pháp này đang được sử dụng rộng rãi.
Phương pháp và phạm vi áp dụng:
Phương pháp kiểm tra bằng bột từ hay còn gọi là kiểm tra bằng từ tính (MT) được áp dụng cho các vật liệu từ tính có thể phát hiện các rạn nứt bề mặt dù rất nhỏ, các khuyết tật ở dưới bề mặt. Các khuyết tật có thể phát hiện bao gồm: rạn nứt bề mặt ở mối hàn và vùng ảnh hưởng nhiệt, sự nóng chảy không đủ, các rạn nứt phía dưới bề mặt, rỗ xốp lẫn xỉ và độ ngấm mối hàn không đầy đủ.
Bằng phương pháp này có thể phát hiện độ rộng khe hở tối thiểu khoảng 1mm khi độ sâu tối thiểu là 10mm và chiều dài khe hở tối thiểu khoảng 0,2 – 1mm.
Kiểm tra tương đối đơn giản, nhanh và chi phí phù hợp.
Có thể chứng minh rõ ràng các bất bình thường rất nhỏ và mịn (độ nhạy cảm cao).
Có thể tìm được các bất bình thường nằm sâu dưới bề mặt tới 1mm.
Được xem như là phương pháp hiệu quả để kiểm tra các mối hàn góc trong chế tạo thép.
Vật kiểm tra phải có tính chất từ tính (có khả năng dẫn từ), độ từ thẩm mR > 300.
Phải đạt được sự tiếp cận một phía.
Bề mặt phải khô, không có dầu, mỡ, nước và bẩn gỉ.
Nhiệt độ kiểm tra trong các điều kiện đặc biệt tới 300°C.
Các lớp phủ không được dày quá 150mm.
Đối tượng kiểm tra phải được từ hóa.
Gông từ kiểm tra mối hàn dòng CJE bao gồm máy dò lỗ hổng hạt từ tính đa năng AC, DC và AC / DC. Thời gian sạc liên tục có thể lên đến hơn 6 giờ. Nguồn điện xoay chiều sử dụng đầu vào trực tiếp của nguồn điện ~ 220V mà không cần các thiết bị khác, dễ vận hành, đơn giản, trọng lượng nhẹ và dễ mang theo nên thiết bị được sử dụng rộng rãi.
Các bước kiểm tra mối hàn bằng từ tính
Để phát hiện các khuyết tật trong mối hàn, tổ chức kiểm định thường thực hiện theo các bước chính như:
Bước 1: Chuẩn bị bề mặt kiểm tra.
Bước 2: Làm sạch bề mặt thiết bị cần kiểm tra.

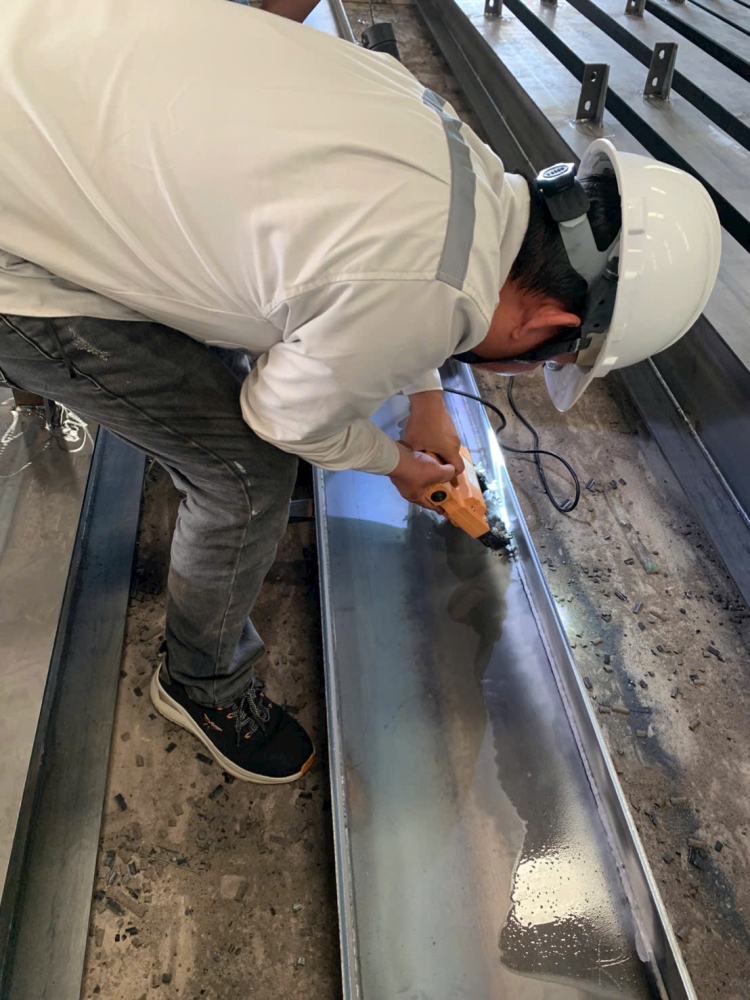

Bước 3: Sử dụng gông từ làm nhiễm từ vật liệu cần kiểm tra.
Bước 4: Phun bột từ lên bề mặt vật liệu cần kiểm tra.
Bước 5: Kiểm tra sau thực hiện NDT.
Bước 6: Làm sạch sau kiểm tra.
Bước 7: Quan sát các đường sức từ để phát hiện khuyết tật mối hàn.
Để kiểm tra chất lượng mối hàn có nhiều phương pháp được áp dụng như: phóng xạ hay sóng siêu âm, tuy nhiên chi phí thực hiện đắt đỏ cộng với yêu cầu kỹ sư có tay nghề cao, nên phương pháp này không được nhiều người lựa chọn. Kiểm tra mối hàn bằng từ tính (bột từ, hạt từ) cũng mang lại hiệu quả cao, chi phí thực hiện lại thấp và cách thức thực hiện đơn giản nên phương pháp này đang được sử dụng rộng rãi.
Phương pháp và phạm vi áp dụng:
Phương pháp kiểm tra bằng bột từ hay còn gọi là kiểm tra bằng từ tính (MT) được áp dụng cho các vật liệu từ tính có thể phát hiện các rạn nứt bề mặt dù rất nhỏ, các khuyết tật ở dưới bề mặt. Các khuyết tật có thể phát hiện bao gồm: rạn nứt bề mặt ở mối hàn và vùng ảnh hưởng nhiệt, sự nóng chảy không đủ, các rạn nứt phía dưới bề mặt, rỗ xốp lẫn xỉ và độ ngấm mối hàn không đầy đủ.
Bằng phương pháp này có thể phát hiện độ rộng khe hở tối thiểu khoảng 1mm khi độ sâu tối thiểu là 10mm và chiều dài khe hở tối thiểu khoảng 0,2 – 1mm.
Kiểm tra tương đối đơn giản, nhanh và chi phí phù hợp.
Có thể chứng minh rõ ràng các bất bình thường rất nhỏ và mịn (độ nhạy cảm cao).
Có thể tìm được các bất bình thường nằm sâu dưới bề mặt tới 1mm.
Được xem như là phương pháp hiệu quả để kiểm tra các mối hàn góc trong chế tạo thép.
Vật kiểm tra phải có tính chất từ tính (có khả năng dẫn từ), độ từ thẩm mR > 300.
Phải đạt được sự tiếp cận một phía.
Bề mặt phải khô, không có dầu, mỡ, nước và bẩn gỉ.
Nhiệt độ kiểm tra trong các điều kiện đặc biệt tới 300°C.
Các lớp phủ không được dày quá 150mm.
Đối tượng kiểm tra phải được từ hóa.
Gông từ kiểm tra mối hàn dòng CJE bao gồm máy dò lỗ hổng hạt từ tính đa năng AC, DC và AC / DC. Thời gian sạc liên tục có thể lên đến hơn 6 giờ. Nguồn điện xoay chiều sử dụng đầu vào trực tiếp của nguồn điện ~ 220V mà không cần các thiết bị khác, dễ vận hành, đơn giản, trọng lượng nhẹ và dễ mang theo nên thiết bị được sử dụng rộng rãi.
Các bước kiểm tra mối hàn bằng từ tính
Để phát hiện các khuyết tật trong mối hàn, tổ chức kiểm định thường thực hiện theo các bước chính như:
Bước 1: Chuẩn bị bề mặt kiểm tra.
Bước 2: Làm sạch bề mặt thiết bị cần kiểm tra.
Bước 3: Sử dụng gông từ làm nhiễm từ vật liệu cần kiểm tra.
Bước 4: Phun bột từ lên bề mặt vật liệu cần kiểm tra.
Bước 5: Kiểm tra sau thực hiện NDT.
Bước 6: Làm sạch sau kiểm tra.
Bước 7: Quan sát các đường sức từ để phát hiện khuyết tật mối hàn.
